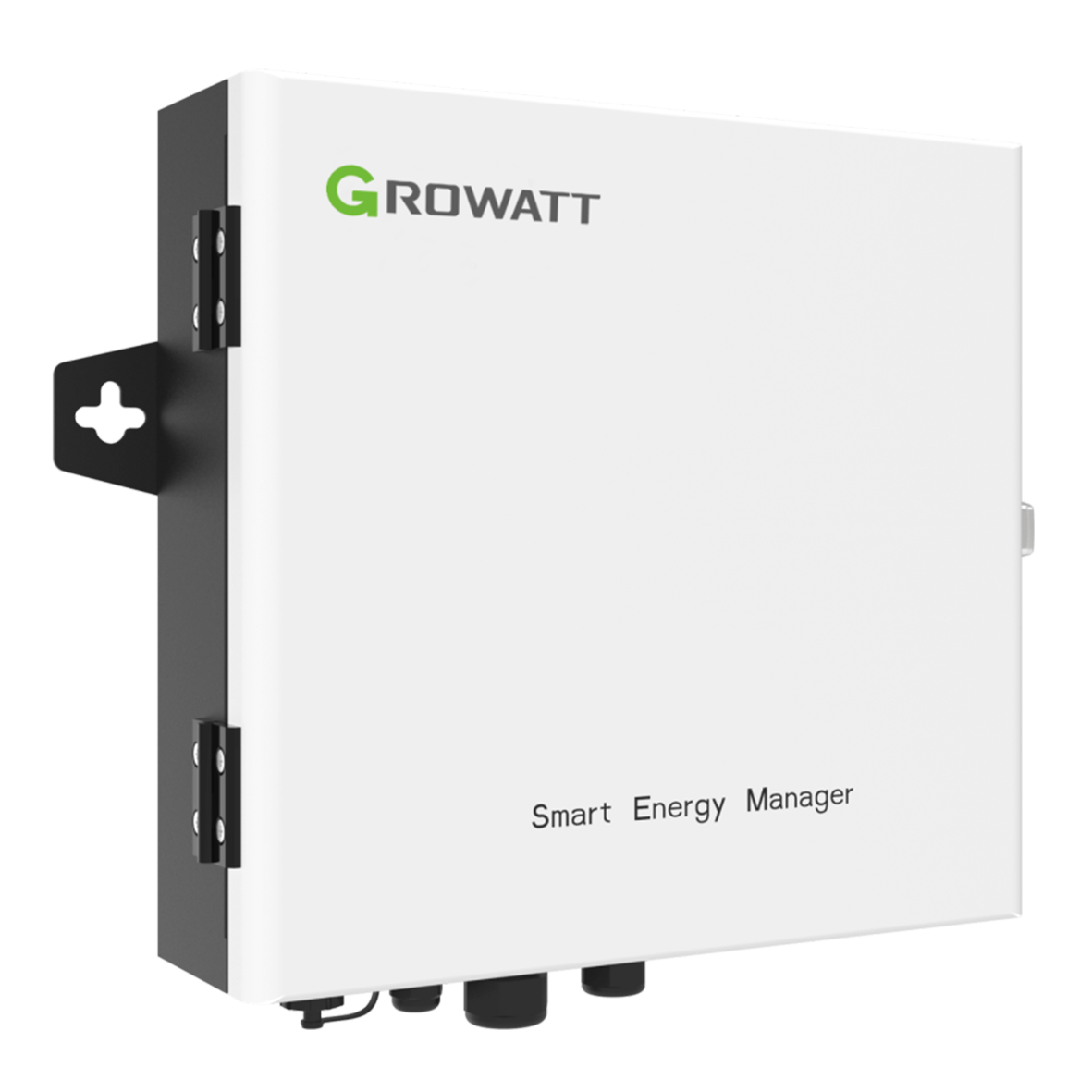

SEM智慧能源管理器

應用場景：搭配CT，用於多台逆變器構成的光伏並網系統的防逆流

產品規格

系統容量 100KW 300KW 600KW 1MW 2MW
電表數據
正常電壓 230/400Vac 230/400Vac 230/400Vac 230/400Vac 230/400Vac
電壓範圍 (L-L) 180-540Vac 180-540Vac 180-540Vac 180-540Vac 180-540Vac
電網連接類型 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE
正常頻率 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
頻率範圍 45-55 Hz / 55-65 Hz 45-55 Hz / 55-65 Hz 45-55 Hz / 55-65 Hz 45-55 Hz / 55-65 Hz 45-55 Hz / 55-65 Hz
CT數據
最大輸入電流(CT二次側) 5A 5A 5A 5A 5A
最大電流 (CT檢測) 250A 600A 1200A 2000A 4000A
準確度 (額定CT電流時) 0.5 0.5 0.5 0.5 0.5
通訊
RS485 支援 支援 支援 支援 支援
乙太網路 支援 支援 支援 支援 支援
最大變流器數量 32 32 32 32 32
通訊距離(RS485) 500m 500m 500m 500m 500m
通訊距離(網路線) 100m 100m 100m 100m 100m
基本參數
尺寸 (長 x 寬 x 高) 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm
重量 6kg 6kg 6kg 6kg 6kg
工作溫度範圍 -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C
冷卻方式 自然風冷 自然風冷 自然風冷 自然風冷 自然風冷
防護等級 IP65 IP65 IP65 IP65 IP65
相對溼度 0 ～ 100% 0 ～ 100% 0 ～ 100% 0 ～ 100% 0 ～ 100%
海拔高度 2000m 2000m 2000m 2000m 2000m
系統容量 100KW 300KW 600KW 1MW 2MW
電表數據
正常電壓 230/400Vac 230/400Vac 230/400Vac 230/400Vac 230/400Vac
電壓範圍 (L-L) 180-540Vac 180-540Vac 180-540Vac 180-540Vac 180-540Vac
電網連接類型 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE
正常頻率 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
頻率範圍 45-55Hz / 55-65 Hz 45-55Hz / 55-65 Hz 45-55Hz / 55-65 Hz 45-55Hz / 55-65 Hz 45-55Hz / 55-65 Hz
CT數據
最大輸入電流(CT二次側) 5A 5A 5A 5A 5A
最大電流 (CT檢測) 250A 600A 1200A 2000A 4000A
準確度 (額定CT電流時) 0.5 0.5 0.5 0.5 0.5
通訊
RS485 支援 支援 支援 支援 支援
乙太網路 支援 支援 支援 支援 支援
最大變流器數量 32 32 32 32 32
通訊距離 RS485: 500m RS485: 500m RS485: 500m RS485: 500m RS485: 500m
網路線: 100m 網路線: 100m 網路線: 100m 網路線: 100m 網路線: 100m
基本參數
尺寸 (長 x 寬 x 高) 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm 107 x 350 x 330mm
重量 6kg 6kg 6kg 6kg 6kg
工作溫度範圍 -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C -25°C ～ 60°C
冷卻方式 自然風冷 自然風冷 自然風冷 自然風冷 自然風冷
防護等級 IP65 IP65 IP65 IP65 IP65
相對溼度 0 ～ 100% 0 ～ 100% 0 ～ 100% 0 ～ 100% 0 ～ 100%
海拔高度 2000m 2000m 2000m 2000m 2000m
